什么是外貌光洁度？
Answer
在手艺交流中，许多人习惯使用“外貌光洁度”指标。着实，“外貌光洁度”是按人的视觉看法提出来的，而“外貌粗糙度”是按外貌微观几何形状的现实提出来的。由于要与国际标准（ISO）接轨，国标中早已不再使用“外貌光洁度”这个表达术语，正规、严谨的表达均应使用“外貌粗糙度”一词。
外貌粗糙度是指加工外貌具有的较小间距和细小峰谷的不平度。其两波峰或两波谷之间的距离（波距）很�。ㄔ�1mm以下），它属于微观几何形状误差。

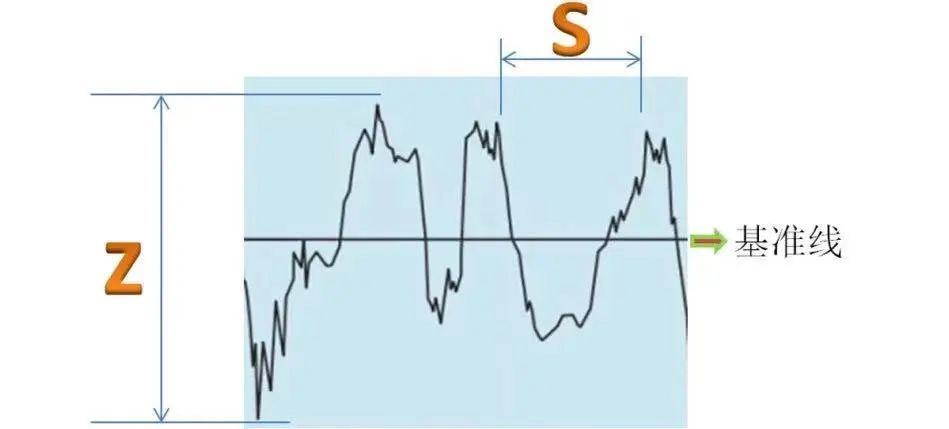

详细指细小峰谷Z崎岖水平和间距S状态。一样平常按S分：
S＜1mm为外貌粗糙度
1≤S≤10mm为波纹度
S＞10mm为f形状
外貌粗糙度形成因素

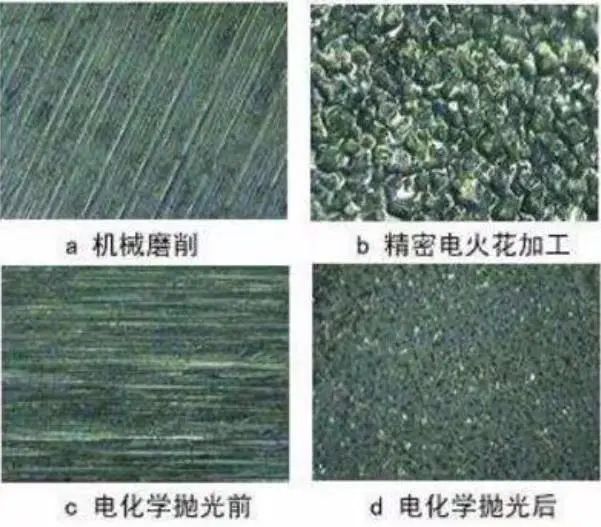

外貌粗糙度一样平常是由所接纳的加工要领和其他因素所形成的，例如加工历程中刀具与零件外貌间的摩擦、切屑疏散时外貌层金属的塑性变形以及工艺系统中的高频振动、电加工的放电凹坑等。由于加工要领和工件质料的差别，被加工外貌留下痕迹的深浅、疏密、形状和纹理都有差别。
外貌粗糙度评定依据

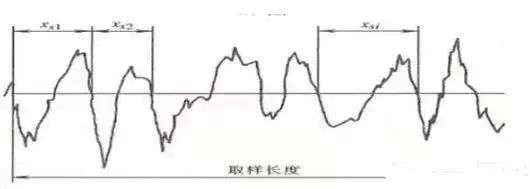

1）取样长度
各参数的单位长度，取样长度是评价外貌粗糙度划定一段基准线的长度。在ISO1997标准下一样平常使用0.08mm、0.25mm、0.8mm、2.5mm、8mm为基准长度。

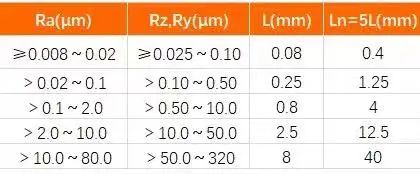

Ra、Rz、Ry的取样长度L与评定长度Ln选用值
2）评定长度
由N个基准长度所组成。零部件外貌各部分的外貌粗糙度，在一个基准长度上无法真实地体现出粗糙度真实参数，而是需要取N个取样长度来评定外貌粗糙度。在ISO1997标准下评定长度一样平常为N即是5。
3）基准线
基准线是用以评定外貌粗糙度参数的轮廓中线 。
外貌粗糙度评定参数
1）高度特征参数
Ra轮廓算术平均误差：在取样长度（lr）内轮廓偏距值的算术平均值。在现实丈量中，丈量点的数目越多，Ra越准确。

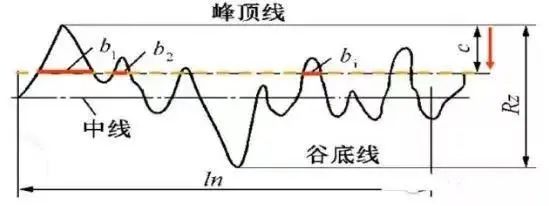

Rz轮廓高度
轮廓峰顶线和谷底线之间的距离
在幅度参数常用规模内优先选用Ra。在2006年以前标准中尚有一个评定参数为“微观不平度十点高度”用Rz体现，轮廓高度用Ry体现，在2006年以后标准中作废了微观不平度十点高度，接纳Rz体现轮廓高度。
2）间距特征参数
Rsm轮廓单位的平均宽度。在取样长度内，轮廓微观不平度间距的平均值。微观不平度间距是指轮廓峰和相邻的轮廓谷在中线上的一段长度。相同的Ra值的情形下，其Rsm值纷歧定相同，因此反应出来的纹理也会不相同，重视纹理的外貌通�；峁刈a与Rsm这两个指标。
Rmr 形状特征参数用轮廓支承长度率体现，是轮廓支持长度与取样长度的比值。轮廓支承长度是取样长度内，平行于中线且与轮廓峰顶线相距为c的直线与轮廓相截所获得的各段截线长度之和。

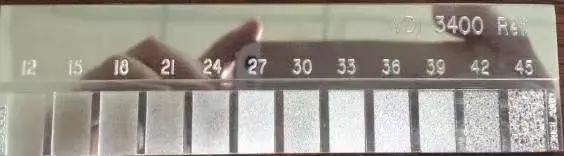

VDI3400、Ra、Rmax比照表

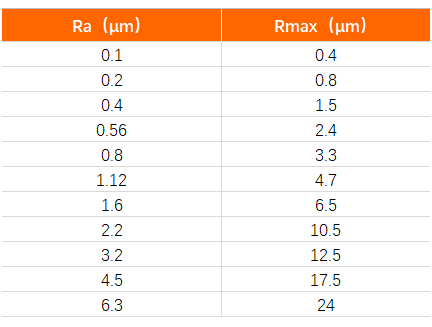

在海内现实生产中多用Ra指标；日本常用Rmax指标，相当于Rz指标；西欧常用VDI3400标准来标示外貌粗糙度，做欧洲模具订单的工厂，经�；嵊玫絍DI指标，好比常听到客户说“这个产品的外貌按VDI30做”。

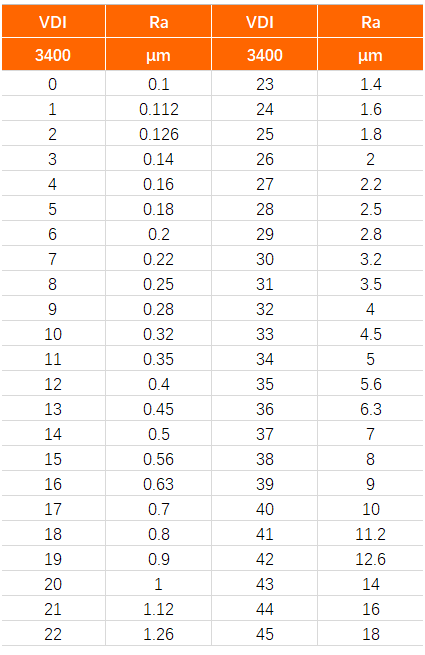

VDI3400外貌与常用标准Ra有着对应关系，不少人经常要去查资料找对应的值，下面这份表格很全，推荐收藏。
