产品特征
Product characteristics

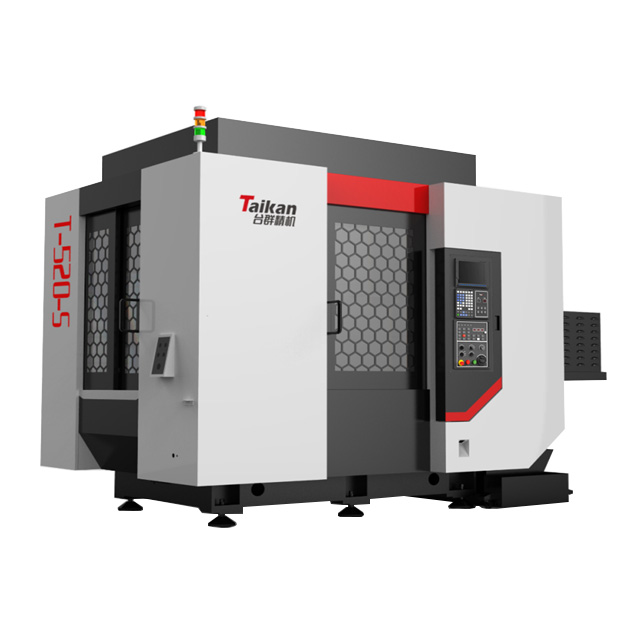

冰球突破精机钻铣加工中心T-520-S具备高精度、高稳固性、高效率。
1、双工位交流事情台设计，X/Y轴与附加轴的定位和刀具交流同时行动；扫除无效行动，镌汰非加工时间。实现一直留加工；
2、搭载自主研爆发产并自主知识产权的伺服刀库，换刀快速稳固；
3、进给系统接纳高精度滚珠丝杠支持单位和轴承，确�；参裙绦约熬纫�；
4、电机接纳高可靠性密封性能优异的数字式交流伺服电机，包管优异的动态性能。
应用领域
application area
主要针对汽车行业、摩托车行业、液压传动类、光学品等行业中的小型板零件加工。主要用途为加工有色金属类零件等钻孔、攻牙工序，可以实现镗削、铣削，尤其是对加工时间短，装夹频仍节奏要求高的零件加工。

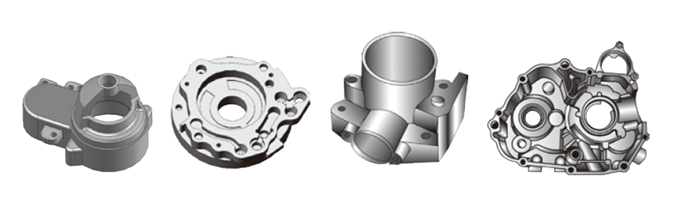

加工工件
Machining workpiece
产品参数
Product parameters
|
项目 |
单位 |
T-520-S |
|
|
事情台尺寸 |
mm |
650*1000（双面） |
|
|
X/Y/Z三轴行程 |
mm |
520/340/350（21T） |
520/340/340（26T） |
|
主轴鼻端至事情台距离 |
mm |
205~555（21T）选配低底盘事情台时255~605（21T） |
205~545（26T）选配低底盘事情台时255~595 |
|
事情台T型槽（槽数-槽宽*间宽） |
mm |
3-14*100（两侧） |
|
|
主轴转速（选配） |
r/min |
20-20000(24000) |
|
|
主轴锥度 |
/ |
BT30 |
|
|
X/Y/Z三轴快速移动度 |
m/min |
36/36/48 |
|
|
刀库容量（选配） |
把 |
21（26） |
|
|
刀具重量 |
kg |
3 |
|
|
刀具长度 |
mm |
200 |
|
