产品特征
PRODUCT
CHARACTERISTICS
冰球突破立式加工中心T-1685L具备高速高刚性切削性能：
1、整机结构为定柱式 ，十字滑台结构 ，机床Y轴接纳四导轨设计 ，确保加工时的重负荷能力 ，包管加工精度。
2、X、Y轴接纳高细密滚柱线轨 ，Z轴接纳高刚性的矩形硬轨 ，兼备了线轨机的高速性和硬轨机的高刚性 ，可重切削 ，吸震性好。
3、主轴接纳高刚性高扭矩主轴 ，并前端接纳迷宫设计 ，并带气幕�；すπ� ，设置循环冷却装置 ，使得主轴温升小、热变形小、加工精度高；
4、机床排屑接纳内置双螺排 ，前置链板式排屑机 ，镌汰人工整理时间 ，自动化、人性化、高效率。设置迷宫式水箱过滤系统 ，为工件加工提供清洁的切削液；
5、配备高性能数控系统 ，包管了机床控制的稳固性 ，并具备优越的数控加工功效和辅助功效。
应用领域
APPLICATION
AREA
适用于中大型箱体类、板类、盘类、阀门类、壳体类、模具等重大零件的多品种中小批量加工 ，普遍应用于细密零件、五金、汽配、医疗器械行业。

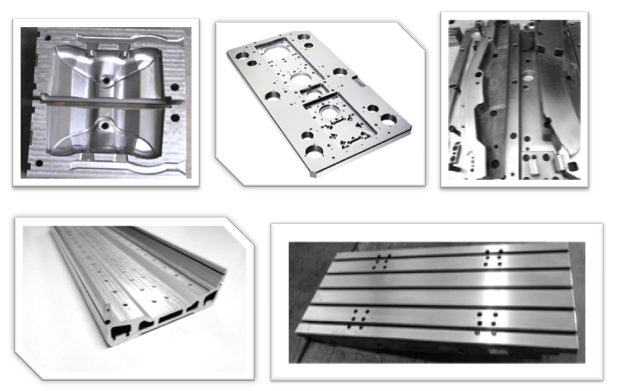

加工工件
MACHINING
WORKPIECE
产品参数
PRODUCT
PARAMETERS
|
项目 |
单位 |
T-1685L |
|
事情台尺寸 |
mm |
1700*850 |
|
X/Y/Z三轴行程 |
mm |
1650/850/850 |
|
主轴鼻端至事情台距离 |
mm |
120-970 |
|
事情台T型槽(槽数-槽宽*间距) |
mm |
5-18*125+2-18*100 |
|
主轴转速（选配） |
r/min |
皮带6000 |
|
主轴锥度 |
/ |
BT-50 |
|
X/Y/Z三轴快速移动率 |
m/min |
24/24/15 |
|
刀库容量 |
把 |
24 |
|
刀具重量 |
kg |
15 |
|
刀具长度 |
mm |
300 |
备注：以上所有图片仅供参考 ，以现实交付为准；本公司产品一直刷新 ，上述资料若有变换 ，恕不另行通知。
