产品特征
PRODUCT CHARACTERISTICS

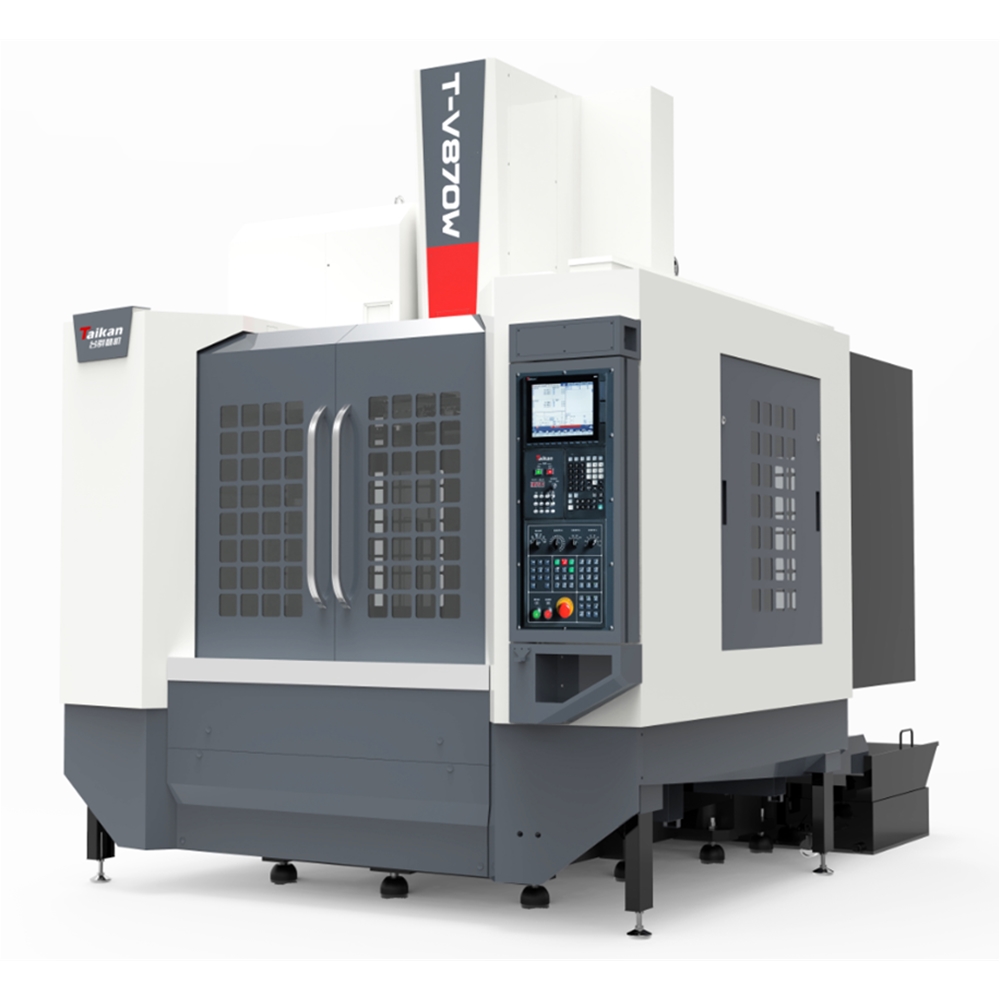

T-V870W线轨型立式加工中心，是一台中小型规格的机床，工件在一次装夹后可以自动一连地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工，机床适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等重大零件的多品种中小批量加工。该机床接纳磷七精度的线轨及丝杠，机床具有更好的动态响应性，可以实现高速切削，低速无爬行，在细密零件、5G产品、五金、汽配、医疗器械行业获得普遍应用。
? 整机结构为定柱式，十字滑台结构�；斫幽沙笪裙痰鬃�，高刚性的大跨距人字形立柱，高速切削不震惊稳固形。
? 基础大件均接纳树脂砂造型、高强度铸铁质料铸造而成，使机床获得高刚性和稳固的精度。
? 三轴导轨接纳滚柱线轨承载，高刚性，低摩擦，低噪音。
? C3级丝杆，带预拉结构，消除部分热延伸，丝杆轴承接纳自润滑，延伸轴承寿命。
? 刀库接纳冰球突破的24把刀臂式刀库，质量可靠，性能稳固。
? 主轴接纳冰球突破的高速主轴单位，配BT40-12000r/min直联头，主轴前端接纳迷宫设计，并带气幕�；すπ�，避免切削液进入主轴轴承。
? 设置容积式及强制润滑油系统，包管全机床各运动部件润滑优异。
? 机床排屑标配两侧斜坡后冲水排屑，水箱后置设计，自动化，人性化，率。双层水箱过滤系统结构，为工件加工提供优异的切削液。
? 配备高性能三菱M80B数控系统，包管了机床控制的稳固性，也包管了用户要求的数控加工功效和辅助功效。
应用领域
APPLICATION AREA
专为汽车轮毂高品质、加工而研发设计，普遍应用于铸造和铸造轮毂的加工生产，可知足26寸以内的汽车轮毂的高品质、加工。在目今飞速生长的中国汽车工业里，为有志于投身汽车零部件加工的客户们创立财产。
产品参数
PRODUCT PARAMETERS
|
名 称 |
单 位 |
参 数 |
备 注 |
||
|
行程规模 |
事情台行程(X轴) |
mm |
850 |
|
|
|
滑鞍行程(Y轴) |
mm |
720 |
|
||
|
主轴箱行程(Z轴) |
mm |
650 |
|
||
|
主轴端面到事情台面距离 |
mm |
200～850 |
|
||
|
主轴中心至立柱导轨面距离 |
mm |
778 |
|
||
|
事情台 |
事情台尺寸 |
mm |
1000*650 |
|
|
|
事情台承重 |
Kg |
500 |
|
||
|
T型槽(槽数-槽宽*间距) |
mm |
5-18×125 |
|
||
|
主轴 |
电机功率(额定/短时） |
kw |
7.5/11 |
|
|
|
电机扭矩(额定/短时） |
N.m |
35.8/95.5 |
|
||
|
转速规模 |
r/min |
50~12000（直联） |
|
||
|
主轴直径 |
mm |
φ150 |
|
||
|
刀柄规格 |
/ |
BT40 |
|
||
|
拉钉规格 |
/ |
P40T-I（MAS403） |
|
||
|
导轨 |
X轴 |
mm |
2-45滚柱 |
|
|
|
Y轴 |
mm |
2-45滚柱 |
|
||
|
Z轴 |
mm |
2-45滚柱 |
|
||
|
驱动 |
丝杠X/Y/Z |
mm |
4012/4012/4010 |
|
|
|
电机功率X/Y/Z |
kw |
2.0/2.0/3.0 |
|
||
|
速率 |
切削进给速率规模 |
mm/min |
1-10000 |
|
|
|
X、Y、Z轴快移速率 |
m/min |
36/36/30 |
|
||
|
机床精度 |
定位精度（X/Y/Z） |
mm |
0.01 |
GB/T18400.4 （全行程） |
|
|
重复定位精度（X/Y/Z） |
mm |
0.007 |
|||
|
刀库 |
刀库容量 |
把 |
24 |
|
|
|
刀具重量 |
kg |
7 |
|
||
|
刀具长度 |
mm |
250 |
|
||
|
直径(满刀/邻空刀) |
mm |
Φ75/Φ150 |
|
||
|
其它 |
数控系统 |
/ |
三菱M80B |
|
|
|
气源 |
流量 |
L/min |
≥280（ANR) |
|
|
|
气压 |
MPa |
0.6~0.8 |
|
||
|
装备容量 |
KVA |
20 |
|
||
|
冷却箱容积 |
L |
300 |
|
||
|
机床外观尺寸 |
mm |
2420x3400x3200 |
对应X*Y*Z轴 |
||
|
主机重量(约) |
Kg |
6100 |
|
||
备注：以上所有图片仅供参考，以现实交付为准；本公司产品一直刷新，上述资料若有变换，恕不另行通知。
