产品特征
PRODUCT CHARACTERISTICS

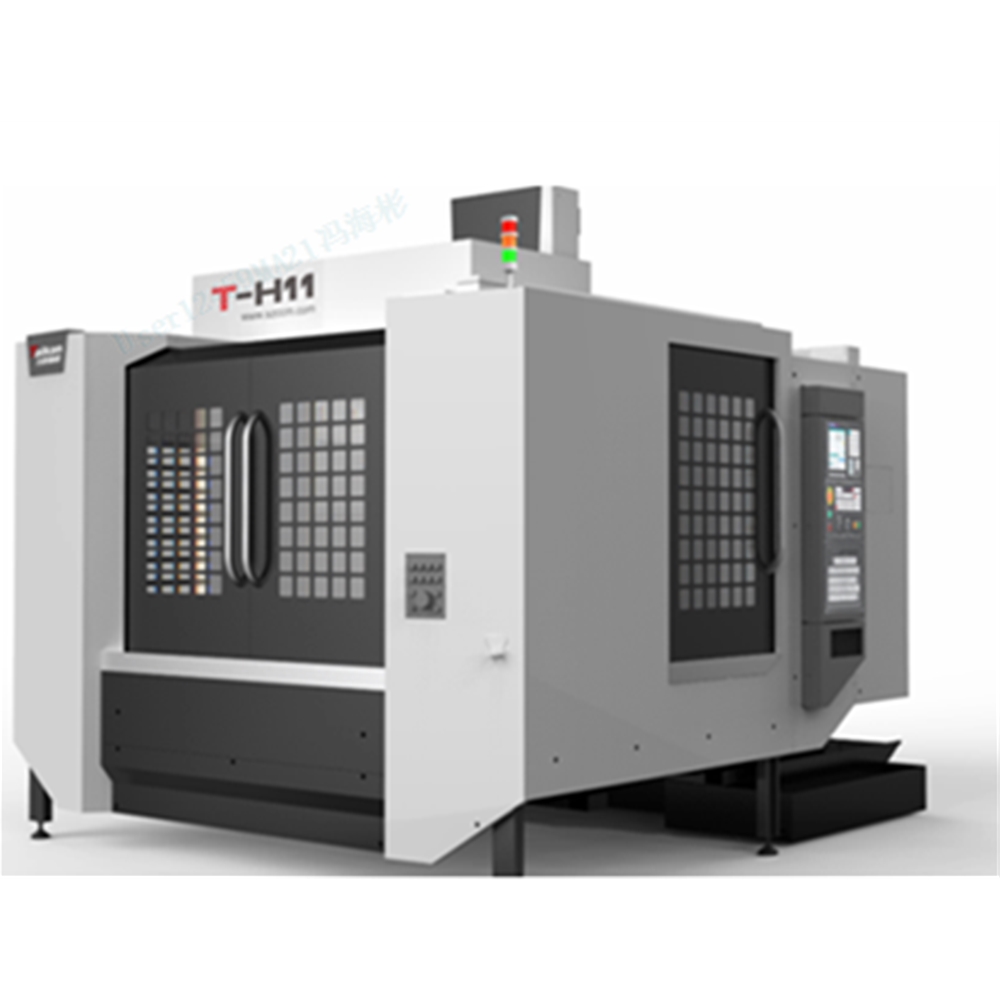

冰球突破精机卧式加工中心T-H11具备高速高效切削性能：
1、整机结构接纳定柱式，十字滑台结构 �；斫幽沙笪裙痰鬃�，大跨距人字形立柱 �；〈蠹幽捎胖适髦霸煨汀⒏咔慷戎柿现於�，使机床获得高刚性和稳固的精度；
2、整机为全关闭防护，机床造型雅观，操作、维修利便；
3、主轴接纳高速主轴单位，前端接纳迷宫式设计，并带气幕�；すπ�，避免切削液进入主轴轴承，�；ぶ髦�；
4、刀库接纳24把刀臂式刀库，质量可靠，性能稳固；
5、机床排屑标配两侧斜坡后排，水箱后置设计，人性化、效率高，双层水箱过滤系统结构，为工件加工提供优异的切削液 。
应用领域
APPLICATION AREA
本机床适用于有色金属材质的中小型箱体类、板类、盘类、阀门类、壳体类等重大零件的多品种中小批量加工，普遍应用于模具、汽配、医疗器械行业 。

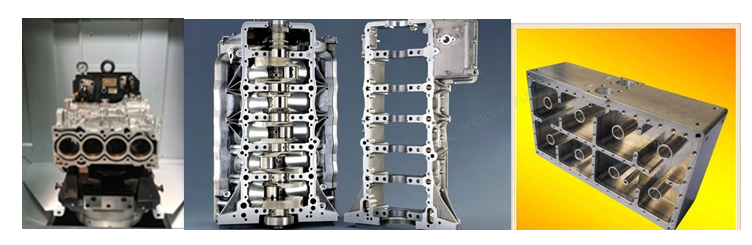

加工工件
MACHINING WORKPIECE
产品参数
PRODUCT PARAMETERS
|
项目 |
单位 |
H-11 |
|
三轴行程X/Y/Z |
mm |
1100/600/650 |
|
主轴端面到事情台中心距离 |
mm |
175～825 |
|
主轴轴心到事情台面距离 |
mm |
50~650 |
|
最大工件尺寸 |
mm |
φ1200×720 |
|
事情台尺寸 |
mm |
500×500 |
|
事情台承重 |
Kg |
500 |
|
最小设定单位 |
Deg(°) |
0.001 |
|
最高转速 |
r/min |
直联12000 |
|
刀柄规格 |
/ |
BT40 |
|
刀库容量 |
T |
24 |
|
刀具长度 |
mm |
320 |
|
切削进给速率规模 |
mm/min |
1-10000 |
|
X、Y、Z轴快移速率 |
m/min |
36/36/36 |
备注：以上所有图片仅供参考，以现实交付为准；本公司产品一直刷新，上述资料若有变换，恕不另行通知 。
