产品特征
PRODUCT CHARACTERISTICS

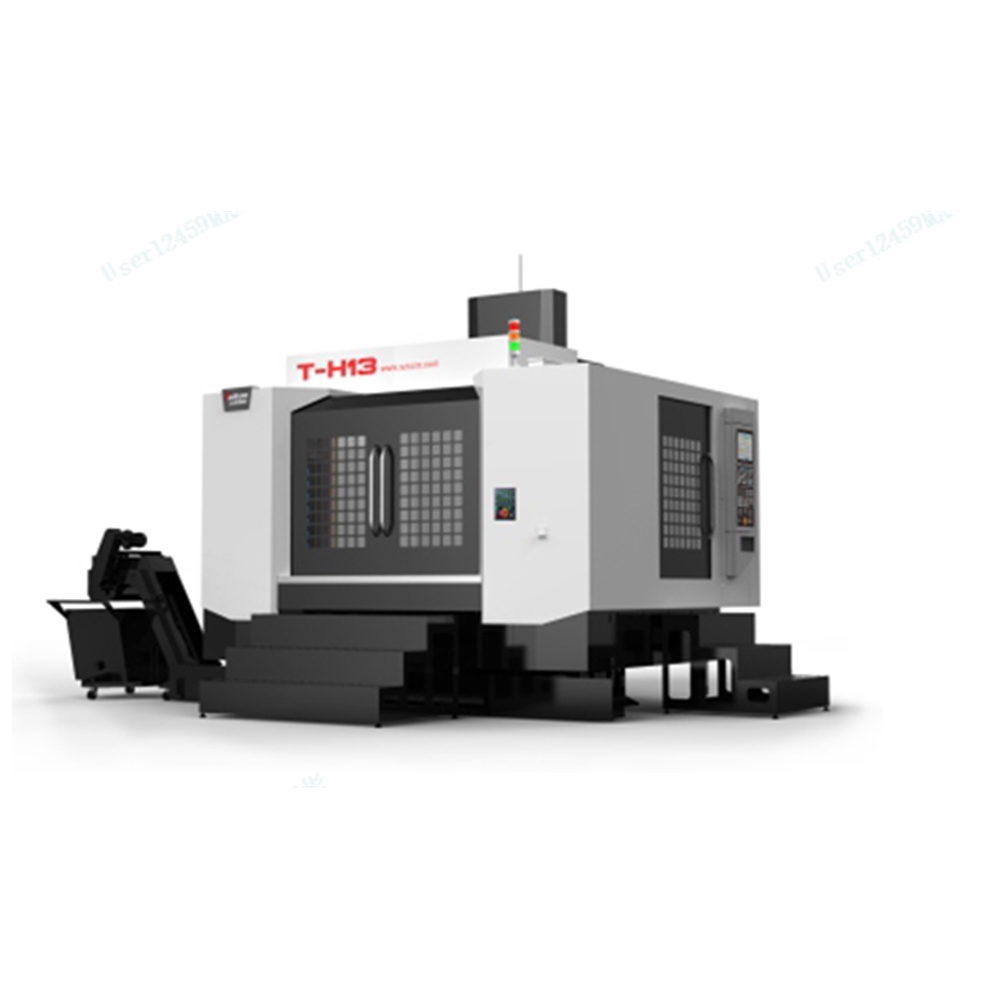

冰球突破精机卧式加工中心T-H13具备高速高刚性切削性能：
1、整机结构接纳定柱式 ，十字滑台结构 �；斫幽沙笪裙痰鬃� ，高刚性的大跨距人字形立柱 ，基础大件均接纳优质树脂砂造型、由高强度铸铁质料铸造而成 ，提升机床刚性及精度；
2、整机为全关闭防护 ，机床造型雅观 ，操作、维修利便；
3、C3级丝杆 ，带预拉结构 ，消除部分热延伸 ，丝杆轴承接纳自润滑 ，延伸轴承寿命；
4、主轴接纳高速主轴单位 ，前端迷宫设计 ，并带气幕�；すπ� ，避免切削液进入主轴轴承；
5、刀库接纳24把刀臂式刀库 ，质量可靠 ，性能稳固；
6、机床螺排排削 ，水箱前置设计 ，人性化 ，高效率 ，双层水箱过滤系统结构 ，为工件加工提供优异的切削液 。
应用领域
APPLICATION AREA
本机床适用于中大型箱体类、阀门类、壳体类、盘类等重大零件的加工 ，普遍应用于汽车、模具、机械制造行业 。

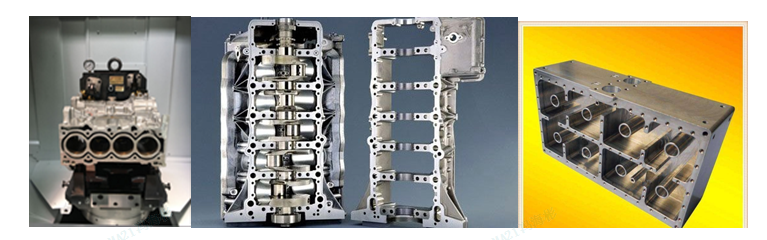

加工工件
MACHINING WORKPIECE
产品参数
PRODUCT PARAMETERS
|
项目 |
单位 |
H-13 |
|
三轴行程X/Y/Z |
mm |
1350/850/750 |
|
主轴端面到事情台中心距离 |
mm |
90～840 |
|
主轴轴心到事情台面距离 |
mm |
50～900 |
|
最大工件尺寸 |
mm |
φ1450×950 |
|
事情台尺寸 |
mm |
630×630 |
|
事情台承重 |
Kg |
1200 |
|
最小设定单位 |
Deg(°) |
1 |
|
最高转速 |
r/min |
6000 |
|
刀柄规格 |
/ |
BT50 |
|
刀库容量 |
T |
24 |
|
刀具长度 |
mm |
400 |
|
切削进给速率规模 |
mm/min |
1-10000 |
|
X、Y、Z轴快移速率 |
m/min |
20/20/20 |
备注：以上所有图片仅供参考 ，以现实交付为准；本公司产品一直刷新 ，上述资料若有变换 ，恕不另行通知 。
