产品特征
PRODUCT CHARACTERISTICS

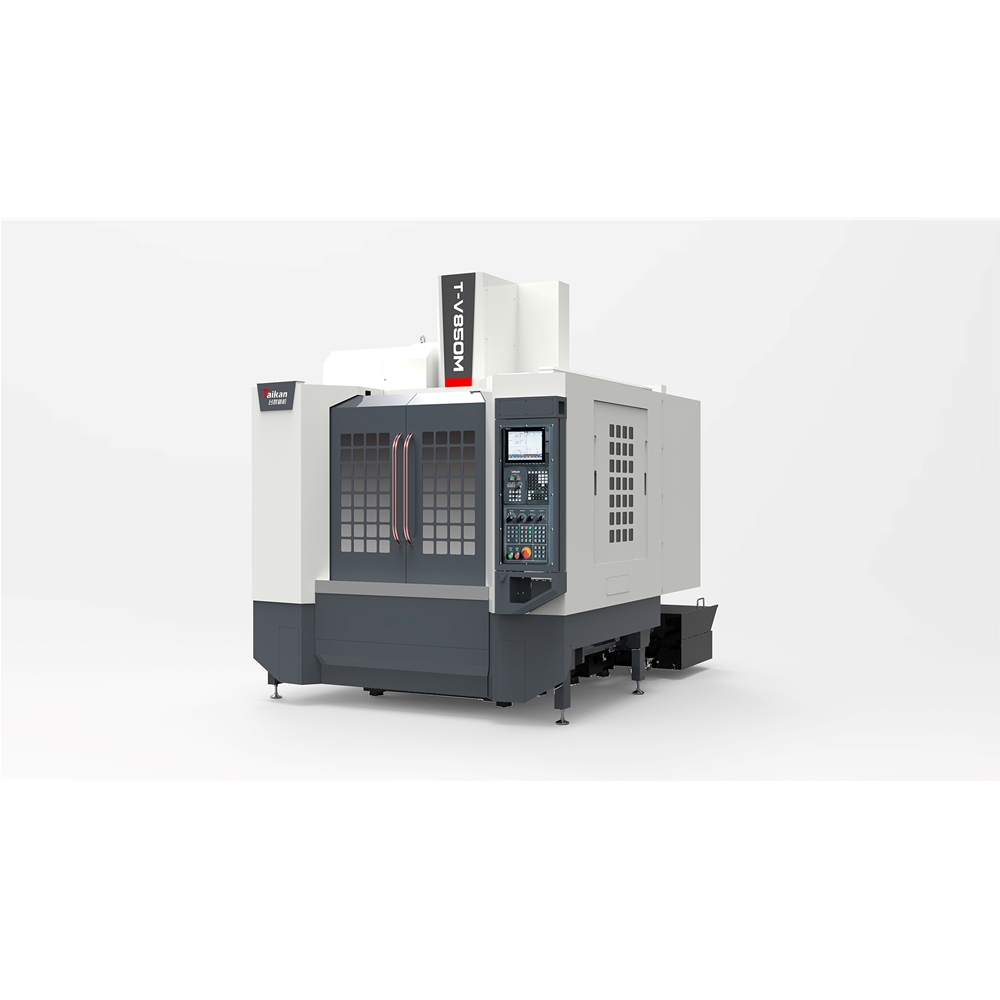

T-V850M线轨型立式加工中心，是一台中小型规格的机床，工件在一次装夹后可以自动一连地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工，机床适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等重大零件的多品种中小批量加工。该机床接纳磷七精度的线轨及丝杠，机床具有更好的动态响应性，可以实现高速切削，低速无爬行，在细密零件、5G产品、五金、汽配、医疗器械行业获得普遍应用。
- 整机结构为定柱式，十字滑台结构�；斫幽沙笪裙痰鬃�，高刚性的大跨距人字形立柱，高速切削不震惊稳固形。
- 基础大件均接纳优质树脂砂造型、高强度铸铁质料铸造而成，使机床获得高刚性和稳固的精度。
- 三轴导轨接纳滚柱线轨承载，高刚性，低摩擦，低噪音。
- C3级丝杆，带预拉结构，消除部分热延伸，丝杆轴承接纳自润滑，延伸轴承寿命。
- 刀库接纳冰球突破的24把刀臂式刀库，质量可靠，性能稳固。
- 主轴接纳冰球突破的高速主轴单位，配BT40-8000r/min皮带动，主轴前端接纳迷宫设计，并带气幕�；すπ�，避免切削液进入主轴轴承。
- 设置定量加压式及脂润滑系统，包管全机床各运动部件润滑优异。
- 机床排屑标配两侧斜坡后冲水排屑，水箱后置设计，自动化，人性化，高效率。双层水箱过滤系统结构，为工件加工提供优异的切削液。
- 配备高性能三菱M80B数控系统，包管了机床控制的稳固性，也包管了用户要求的数控加工功效和辅助功效。
应用领域
APPLICATION AREA
机床适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等重大零件的多品种中小批量加工，在细密零件、5G产品、五金、汽配、医疗器械行业获得普遍应用。
加工工件
MACHINING
WORKPIECE
产品参数
PRODUCT
PARAMETERS
|
项目 |
单位 |
T-V850M |
|
事情台尺寸 |
mm |
1000*550 |
|
X/Y/Z三轴行程 |
mm |
800/550/550 |
|
主轴鼻端至事情台距离 |
mm |
150-700 |
|
事情台T型槽(槽数-槽宽*间距) |
mm |
5-18*100 |
|
主轴转速 |
r/min |
50～8000（皮带） |
|
主轴锥度 |
/ |
BT40 |
|
X/Y/Z三轴快速移动率 |
m/min |
36/36/30 |
|
刀库容量 |
把 |
24 |
|
刀具重量 |
kg |
7 |
|
刀具长度 |
mm |
250 |
