产品特征
PRODUCT CHARACTERISTICS

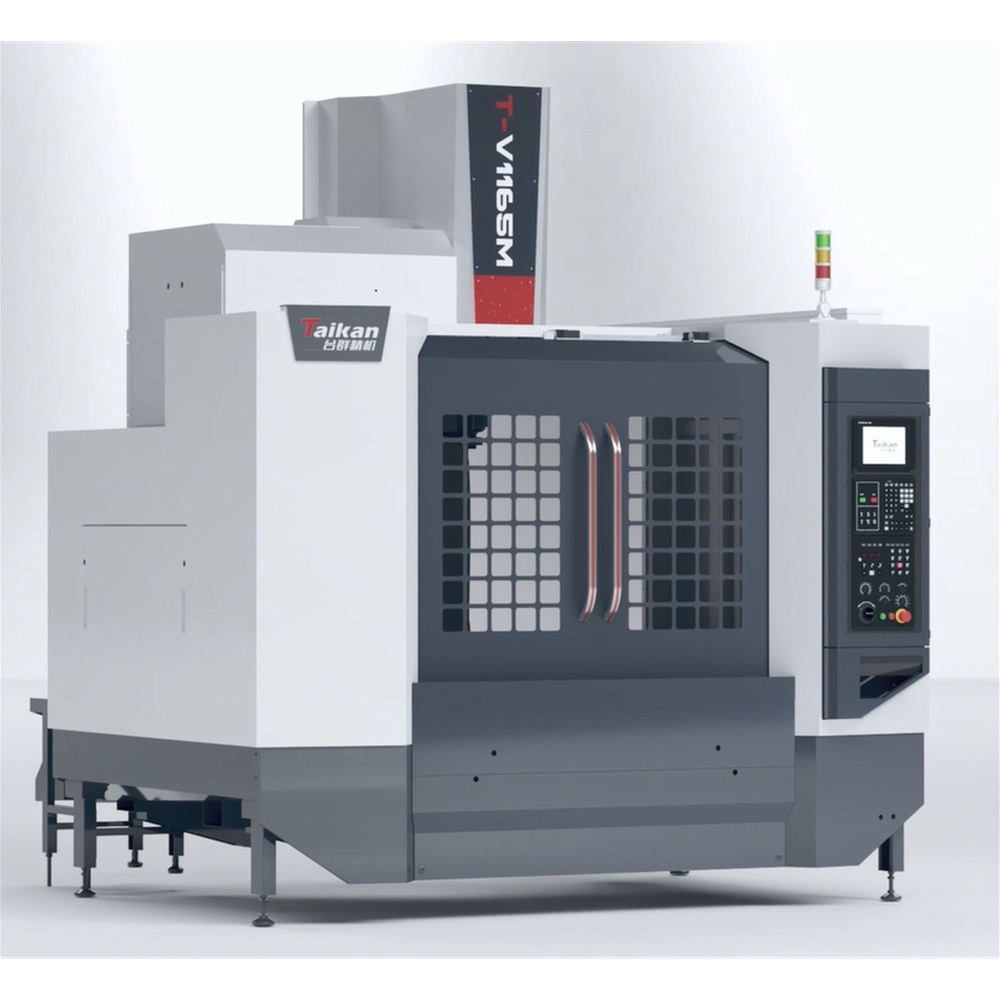

T-V1165M线轨型立式加工中心 ，是一台中小型规格的机床 ，工件在一次装夹后可以自动一连地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工 ，机床适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等重大零件的多品种中小批量加工 。该机床接纳磷七精度的线轨及丝杠 ，机床具有更好的动态响应性 ，可以实现高速切削 ，低速无爬行 ，在细密零件、5G产品、五金、汽配、医疗器械行业获得普遍应用 。
- 整机结构为定柱式 ，十字滑台结构 �；斫幽沙笪裙痰鬃� ，高刚性的大跨距人字形立柱 ，高速切削不震惊稳固形 。 基础大件均接纳优质树脂砂造型、高强度铸铁质料铸造而成 ，使机床获得高刚性和稳固的精度 。
- 三轴导轨接纳滚柱线轨承载 ，高刚性 ，低摩擦 ，低噪音 。
- C3级丝杆 ，带预拉结构 ，消除部分热延伸 ，丝杆轴承接纳自润滑 ，延伸轴承寿命 。
- 刀库接纳冰球突破的24把刀臂式刀库 ，质量可靠 ，性能稳固 。
- 主轴接纳冰球突破的高速主轴单位 ，配BT40-8000r/min皮带动 ，主轴前端接纳迷宫设计 ，并带气幕�；すπ� ，避免切削液进入主轴轴承 。
- 设置定量加压式及脂润滑系统 ，包管全机床各运动部件润滑优异 。
- 机床排屑标配两侧斜坡后冲水排屑 ，水箱后置设计 ，自动化 ，人性化 ，高效率 。双层水箱过滤系统结构 ，为工件加工提供优异的切削液 。
- 配备高性能三菱M80B数控系统 ，包管了机床控制的稳固性 ，也包管了用户要求的数控加工功效和辅助功效 。
应用领域
APPLICATION AREA
机床适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等重大零件的多品种中小批量加工 ，在细密零件、5G产品、五金、汽配、医疗器械行业获得普遍应用 。
产品参数
PRODUCT PARAMETERS
|
项目 |
单位 |
T-V1165M |
|
事情台尺寸 |
mm |
1200*650 |
|
X/Y/Z三轴行程 |
mm |
1100/650/600 |
|
主轴鼻端至事情台距离 |
mm |
150-750 |
|
事情台T型槽(槽数-槽宽*间距) |
mm |
5-18*100 |
|
主轴转速 |
r/min |
50∼8000（皮带） |
|
主轴锥度 |
/ |
BT40 |
|
X/Y/Z三轴快速移动率 |
m/min |
36/36/30 |
|
刀库容量 |
把 |
24 |
|
刀具重量 |
kg |
7 |
|
刀具长度 |
mm |
250 |
备注：以上所有图片仅供参考 ，以现实交付为准；本公司产品一直刷新 ，上述资料若有变换 ，恕不另行通知 。
